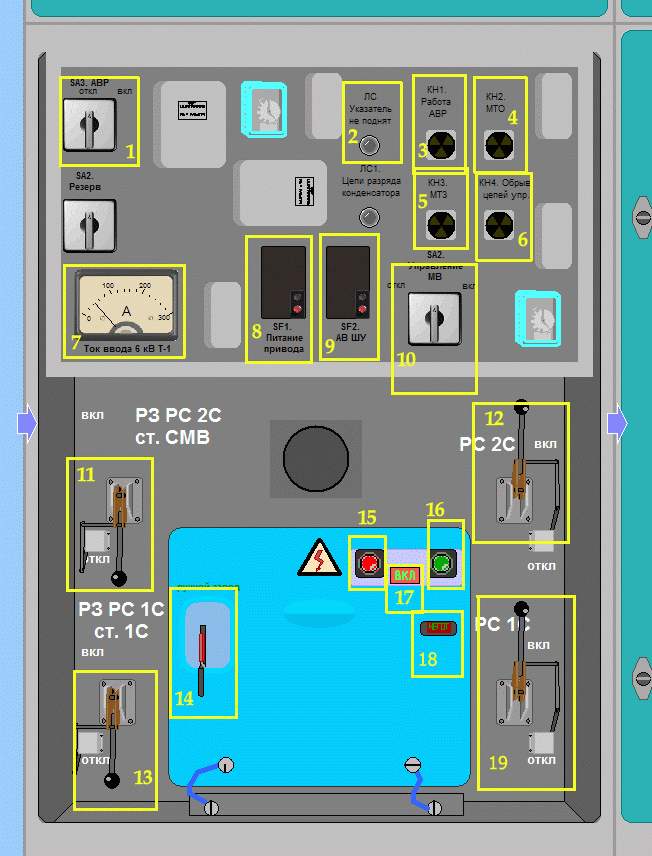

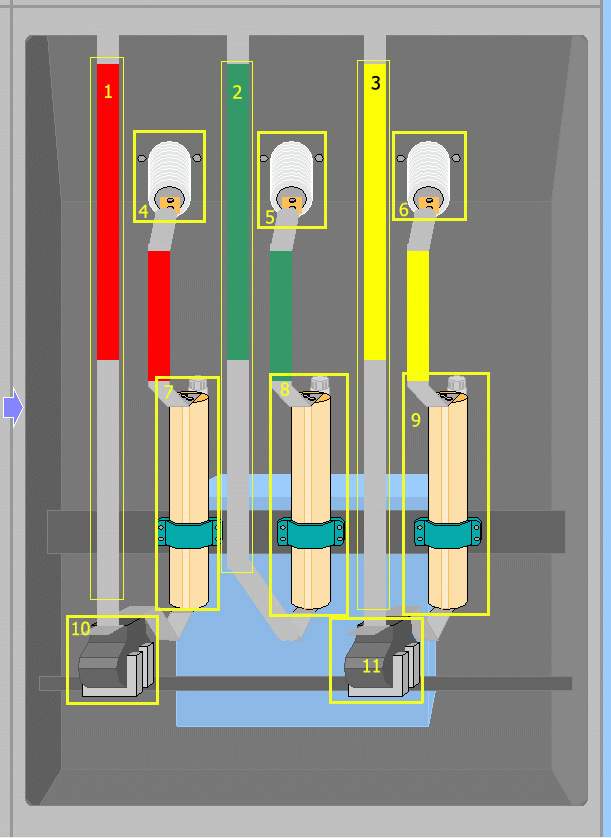

Рис 2. КРУ 6 кВ 2С. Ячейка №9 (обр. сторона, дверь открыта). Масляный выключатель 6 кВ.

Перечень активных зон:

1. шина ф.С;
2. шина ф.В;
3. шина ф.А. Активные зоны проверки напряжения на шинах 6 кВ.
4. Изолятор проходной ф.С;
5. Изолятор проходной ф.В;
6. Изолятор проходной ф.А. Активные зоны проверки исправности проходных изоляторов отсека МВ 6 кВ.
7. бак МВ ф.С;
8. бак МВ ф.В;
9. бак МВ ф.А. Активные зоны проверки исправности баков МВ 6 кВ.
10. трансформатор тока ф.С;
11. трансформатор тока ф.А. Активные зоны проверки исправности трансформаторов тока СМВ 6 кВ.

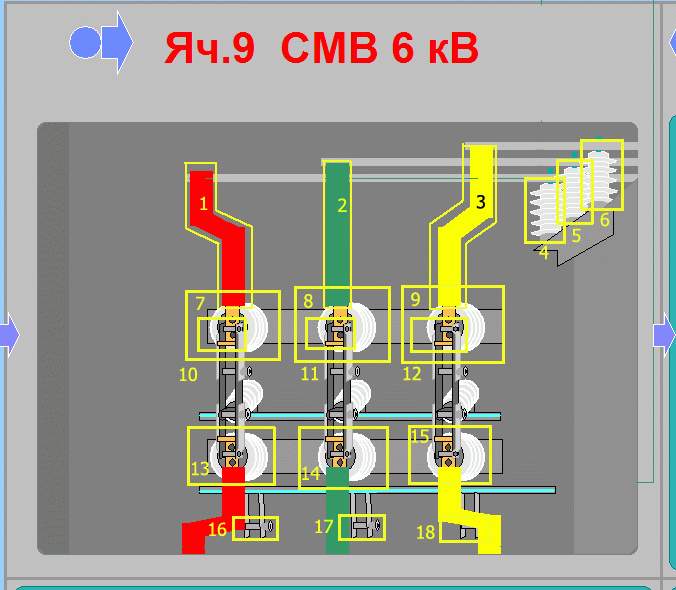

Рис 3. КРУ 6 кВ 2С. Ячейка №9 (верхний отсек, дверь открыта). Разъединитель секционный 2С 6 кВ.

Перечень активных зон:

1. шина ф.С;
2. шина ф.В;
3. шина ф.А. Активные зоны проверки напряжения на шинах 2С 6 кВ.
4. Изолятор опорный ф.С;
5. Изолятор опорный ф.В;
6. Изолятор опорный ф.А. Активные зоны проверки исправности опорных изоляторов шин.
7. контакт ф.С;
8. контакт ф.В;
9. контакт ф.А. Активные зоны проверки включенного состояния контактов разъединителя.
10. Изолятор опорный верхний ф.С;
11. Изолятор опорный верхний ф.В;
12. Изолятор опорный верхний ф.А. Активные зоны проверки исправности верхних опорных изоляторов разъединителя.
13. Изолятор опорный нижний ф.С;
14. Изолятор опорный нижний ф.В;
15. Изолятор опорный нижний ф.А. Активные зоны проверки исправности нижних опорных изоляторов разъединителя.
16. контакт РЗ ф.С;
17. контакт РЗ ф.В;
18. контакт РЗ ф.А. Активные зоны проверки отключенного состояния контактов разъединителя "земли".

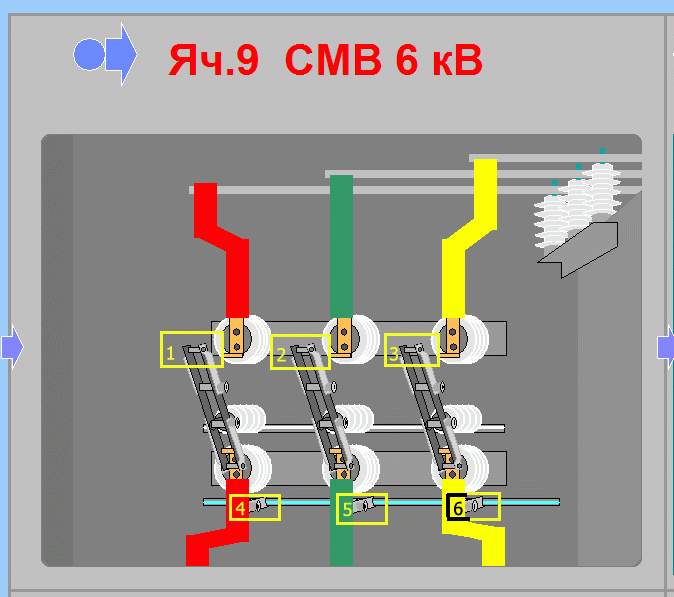

Рис 4. КРУ 6 кВ 2С. Ячейка №9 (верхний отсек, дверь открыта). Разъединитель секционный 2С 6 кВ..

Перечень активных зон:

1. _контакт ф.С;
2. _контакт ф.В;
3. _контакт ф.А. Активные зоны проверки отключенного состояния контактов разъединителя.
4. контакт РЗ ф.С;
5. контакт РЗ ф.В;
6. контакт РЗ ф.А. Активные зоны проверки включенного состояния контактов разъединителя "земли".

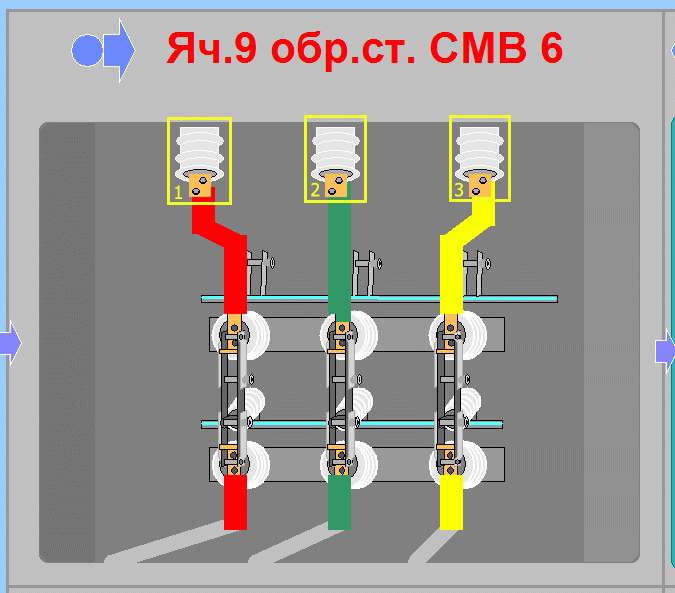

Рис 5. КРУ 6 кВ 2С. Ячейка №9 обр.сторона (верхний отсек, дверь открыта). Разъединитель секционный 1С 6 кВ..

Перечень активных зон:

1. изолятор проходной ф.С;
2. изолятор проходной ф.В;
3. изолятор проходной ф.А. Активные зоны проверки исправности походных изоляторов ячейки.
