ОРУ. Блок ВЛ 35 кВ "Полевая"

Блок воздушной линии ВЛ 35 кВ "Полевая" реализован в виде трех сцен:

  1. Линейный разъединитель РЛ ВЛ 35 "Полевая".(Рис 1).
  2. Масляный выключатель МВ ВЛ 35 "Полевая".(Рис 3).
  3. Шинный разъединитель РШ ВЛ 35 "Полевая".(см. Шинный разъединитель...).

Активные зоны сцены линейного разъединителя показаны на Рис 1 и Рис 2, где разъединитель изображен соответственно во включенном и отключенном состоянии.


Рис 1. ОРУ. ВЛ 35 кВ "Полевая". РЛ ВЛ 35 "Полевая" включен.

Перечень активных зон:

  1. Навигационный элемент. (см. "Система навигации").
  2. Контакт ф.С;
  3. Контакт ф.В;
  4. Контакт ф.А. Зоны проверки включенного состояния контактов линейного разъединителя.
  5. Штыревой изолятор ф.С задний;
  6. Штыревой изолятор ф.В задний;
  7. Штыревой изолятор ф.А задний;
  8. Штыревой изолятор ф.С передний;
  9. Штыревой изолятор ф.В передний;
  10. Штыревой изолятор ф.А передний. Зоны проверки исправности штыревой изоляции разъединителя.
  11. Контакт РЗ ст. ВЛ ф.С;
  12. Контакт РЗ ст. ВЛ ф.В;
  13. Контакт РЗ ст. ВЛ ф.А. Зоны проверки отключенного состояния разъединителя "земли" со стороны ВЛ.
  14. Контакт РЗ ст. МВ ф.С;
  15. Контакт РЗ ст. МВ ф.В;
  16. Контакт РЗ ст. МВ ф.А. Зоны проверки отключенного состояния разъединителя "земли" со стороны МВ.
  17. Ручка крышки привода.
  18. Зона проверки диспетчерского наименования. (см. "Диспетчерские наименования").

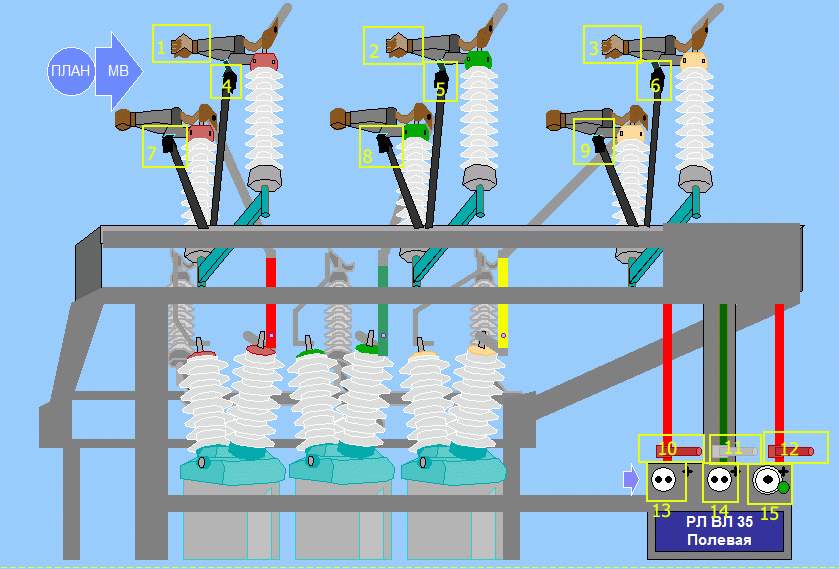

Рис 2. ОРУ. ВЛ 35 кВ "Полевая". РЛ ВЛ 35 "Полевая" отключен.

Перечень активных зон:

  1. Контакт ф.С;
  2. Контакт ф.В;
  3. Контакт ф.А. Зоны проверки отключенного состояния контактов линейного разъединителя.
  4. Контакт РЗ ст. ВЛ ф.С;
  5. Контакт РЗ ст. ВЛ ф.В;
  6. Контакт РЗ ст. ВЛ ф.А. Зоны проверки включенного состояния разъединителя "земли" со стороны ВЛ.
  7. Контакт РЗ ст. МВ ф.С;
  8. Контакт РЗ ст. МВ ф.В;
  9. Контакт РЗ ст. МВ ф.А. Зоны проверки включенного состояния разъединителя "земли" со стороны МВ.
  10. Ручка РЗ ст. МВ. ручка привода разъединителя "земли" со стороны МВ.
  11. Ручка РЛ. ручка привода основных ножей (линейного разъединителя).
  12. Ручка РЗ ст. ВЛ. ручка привода разъединителя "земли" со стороны ВЛ.
  13. Розетка ЭМБ РЗ ст. МВ. Розетка электромагнитной блокировки привода разъединителя "земли" со стороны МВ.
  14. Розетка ЭМБ РЛ. Розетка электромагнитной блокировки привода линейного разъединителя.
  15. Розетка ЭМБ РЗ ст. ВЛ. Розетка электромагнитной блокировки привода разъединителя "земли" со стороны ВЛ.

Примечание: Для того, чтобы разблокировать привод разъединителя, необходимо сделать одиночное нажатие левой кнопки мыши на розетке ЭМБ (электромагнитной блокировки). При этом изображение розетки сменится на изображение вставленного ключа (положение элемента меняется с "Извлечь" на "Проверить"). Если оперативная блокировка дает разрешение на коммутацию разъединителя, радом с изображением ЭМБ загорается зеленая лампочка (виртуальный элемент, служащий для индикации состояния ключа ЭМБ) и разъединитель может быть переключен при помощи соответствующей ручки привода.

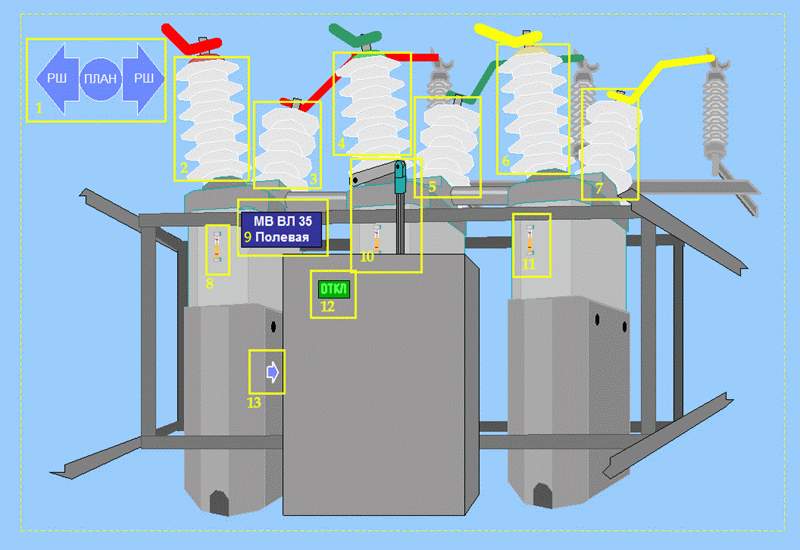

Рис 3. ОРУ. ВЛ 35 кВ "Полевая". МВ ВЛ 35 "Полевая".


Перечень активных зон:

  1. Навигационный элемент. (см. "Система навигации").
  2. Ввод передний ф.С;
  3. Ввод задний ф.С;
  4. Ввод передний ф.В;
  5. Ввод задний ф.В;
  6. Ввод передний ф.А;
  7. Ввод задний ф.А. Зоны проверки исправности изоляции вводов МВ.
  8. Уровень масла бака МВ ф.С Активная зона проверки уровня масла в баке масляного выключателя.
  9. Зона проверки диспетчерского наименования. (см. "Диспетчерские наименования").
  10. Рычаг привода МВ. Активная зона проверки положения масляного выключателя (включен - отключен).
  11. Уровень масла бака МВ ф.А Активная зона проверки уровня масла в баке масляного выключателя.
  12. Индикатор положения привода МВ Зона проверки положения привода МВ (включен - отключен).
  13. Ручка двери шкафа привода МВ.

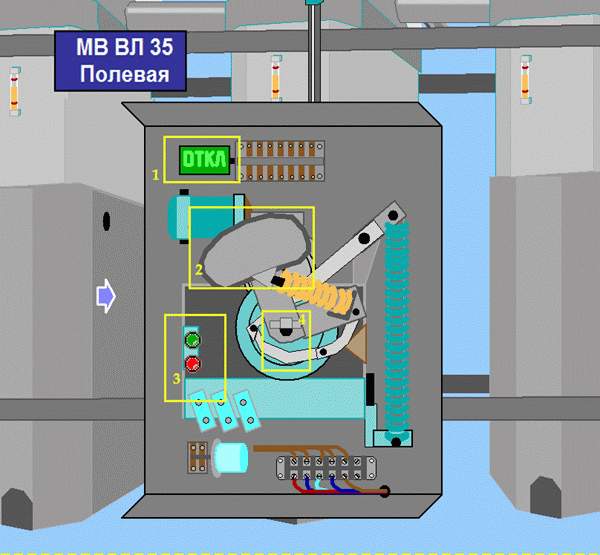

Рис 4. ОРУ. МВ ВЛ 35 "Полевая". Привод МВ (положение - отключен,готовность - готов).

Перечень активных зон:

  1. Положение привода МВ. Активная зона проверки положения привода МВ (включен - отключен).
  2. Положение груза привода. Активная зона проверки готовность привода МВ (готов).
  3. Кнопки ручного управления. Кнопки механического местного управления приводом МВ.
  4. Ручной завод привода. Активная зона установки ручки завода пружины привода.

Примечание: Установка ручки завода пружины привода возможна только при отключении цепей питания привода МВ, когда привод МВ отключен, а автоматического взвода пружины не произошло. Одиночное нажатие левой кнопки мыши в этой зоне приводит к установке ручки и гнездо, повторное нажатие заводит пружину, третье снимает ручку.

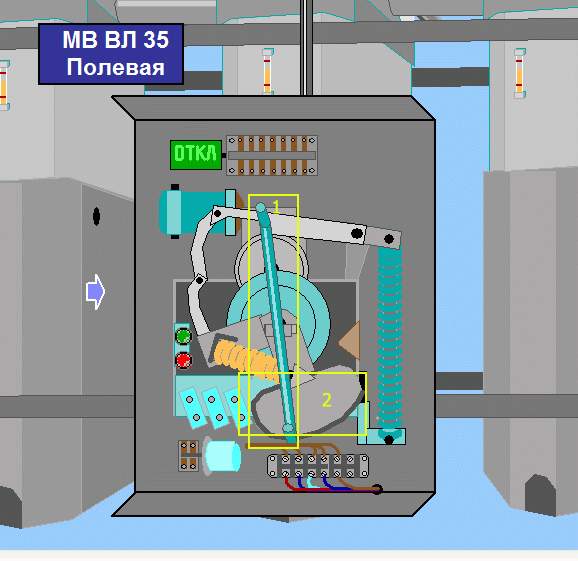

Рис 5. ОРУ. МВ ВЛ 35 "Полевая". Привод МВ (положение - отключен,готовность - не готов).

Перечень активных зон:

  1. Ручка завода пружины. Активная зона ручного завода пружины привода МВ.
  2. Положение груза привода. Активная зона для проверки готовности привода МВ (не готов).

Шинный разъединитель РШ ВЛ 35 "Полевая" имеет конструкцию, аналогичную линейному с той лишь разницей, что не имеет разъединителя "земли" со стороны шин 1С 35 кВ (РЗ - только со стороны МВ) . (см. Рис 1).
